浮動出油裝置

產品介紹：
      浮動出油裝置適用于各類臥式、立式儲罐使用，其一端連于油罐底部出油短管上，另一端同浮筒吊在液面下，并隨液面升降而上下浮動，始終抽取表面燃油，由于水分、雜質在重力場的沉降作用，上層燃油的水分和雜質始終低于底部油層，因此，使用油罐浮動出油裝置，抽取上層燃油，能保證發出較潔凈的燃油，延長下游凈化設備的使用壽命。

結構原理：

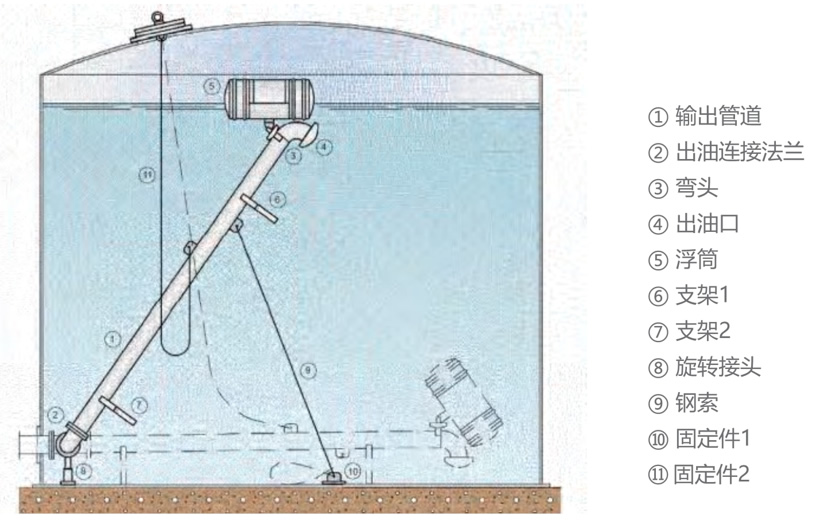

      浮動岀油裝置主要由回轉機構、回轉臂（輸油管）、浮子、儀表四部分組成。回轉機構通過法蘭與罐壁接管連接?；剞D(zhuǎn)臂（輸油 管）的一端與回轉機構連接，另一端與浮子連接。當油罐進油或?qū)缬蜁r(shí)，液位會上升或下降，浮子也會上升和下降，由于浮子和 回轉臂（輸油管）的一端連在一起，回轉臂（輸油管）的另一端被連接在回轉機構上，因此回轉臂（輸油管）會在浮子的帶動下做上下回轉運動，連接浮子的一是油的吸入端口，被設計成盡可能淺地侵入液面下，油從這一端口流入，從另一端口流出進入回轉機構， 經過回轉機構進入罐壁接管，然后流岀罐外，從而實現浮動出油這一工藝流程。本裝置可在浮頂罐內安裝使用，上端與浮頂連接，由浮頂帶動實現浮動出油。結構如圖所示：

技術參數：
      適于介質：航空煤油、汽油、柴油等。
      公稱直徑：DN50~600
      公稱壓力：PN1.6
      上舉擺角：0-75°
      拆裝要求：結構組成部件，能從油罐人孔出入。
      本設備具有防渦流措施和自滲灌油功能，即可向油罐內注油，也可向油罐外發油。
